在工业自动化产线中，机器视觉系统常被誉为设备的“眼睛”。很多初行此道的视觉工程师或系统集成商，往往在实验室的静态环境下调出了完美的检测图像，可一旦将系统推向工件飞速流转、机械震动剧烈的工业现场，迎来的却是高频的丢帧（漏拍）、图像拉伸畸变、检测错位甚至是系统卡死。
工业机器视觉的本质，不是拍出一张“好看的照片”，而是在确定的时间、确定的位置，以微秒级的精度捕获一张能够完美还原物理特征的图像。这就涉及到了工业视觉系统最核心、却也最容易被忽视的底层链路：触发信号源、相机工作模式以及两者的协同调度。
本文将用最接地气的工业语言，为你彻底拆解机器视觉进阶之路上的“快门生死线”。
一、 触发信号来源：相机拍照的“动量”从哪来？

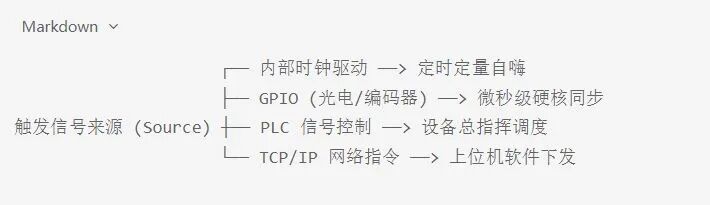

相机什么时候按下快门，取决于它接收到了什么样的“指令”。在工业现场，触发信号的来源主要分为四大流派：内部时钟、GPIO、PLC、以及 TCP/IP 网络指令。它们在“时间确定性”和“响应速度”上有着天壤之别。
1. 内部时钟（Internal Clock）
通俗解释：相机的“自嗨模式”。相机内部自己有个节拍器，滴答滴答按固定的时间走，不需要看任何人的脸色。
技术细节：相机不依赖任何外部硬件或网络动静，开机后自己数着芯片内部的时钟脉冲进行曝光。
适用场景：静态物体的检测（工件停在相机前不动）、机械手静止状态下的定位抓取，或者产线初期调试阶段的光源与焦距对焦。由于相机不知道外面工件的位置，如果物体在动，这种模式极易拍空或拍到残影。
2. GPIO（通用输入输出引脚）
通俗解释：雷厉风行的“硬汉”。光电开关、接近开关一看到工件，直接通过物理导线拉低或拉高相机引脚的电压。
技术细节：这是标准的硬件触发。工业相机为了对抗变频器和电机的电磁干扰，GPIO 引脚通常内置光耦隔离芯片（分为 NPN 和 PNP 接法）。电气信号直接注入相机的硬件状态机，延迟通常在几微秒到十几微秒之间，时间抖动（Jitter）几乎为零。
现场避坑：物理开关在导通瞬间会有电气毛刺。必须在相机固件中配置去抖动时间（Debounce Time）。如果设置太小，一次工件通过可能会触发相机连拍好几张（幽灵多复拍）；设置太大，高速产线下触发信号就会被相机漏掉。
3. PLC（可编程逻辑控制器）
通俗解释：运筹帷幄的“总指挥”。机械手、传送带、气缸走到哪了，PLC 全盘掌握，它来决定什么时候给相机发信号。
技术细节：PLC 触发相机有两种玩法：
硬玩法：PLC 通过高速输出口（PTO）直接拉一根物理线到相机的 GPIO 引脚，发送脉冲。这等同于硬件触发。
软玩法：PLC 通过工业总线（如 Profinet、EtherNet/IP）向工业主机或智能相机发送一串控制报文。
适用场景：复杂的装配线。当工件到达，气缸下压稳固后，PLC 告诉相机：“我已经帮你在物理上固定好了，你可以拍了。”
4. TCP/IP（网络指令触发）
通俗解释：动口不动手的“文官”。上位机电脑或者服务器通过网线给相机发一句“Take Photo”的文本指令。
技术细节：这属于纯粹的软件触发。信号需要经历：上位机应用层 ->Windows/Linux 操作系统调度 -> 网卡网线 -> 相机固件解包。在非实时操作系统中，由于 CPU 线程排队或网络拥堵，这种触发会带来几毫秒到几十毫秒的严重时间抖动。
优化手段：如果必须用 TCP/IP 触发高速运动的物体（例如在 Android 工业手持终端或边缘网关接收扫描数据时），在编写 Socket 通信程序时，务必开启 TCP_NODELAY 选项（禁用 Nagle 算法），防止网络包在缓冲区合并积压，确保指令能立刻飞向相机。
二、 相机四大工作模式：接到信号后，相机怎么拍？

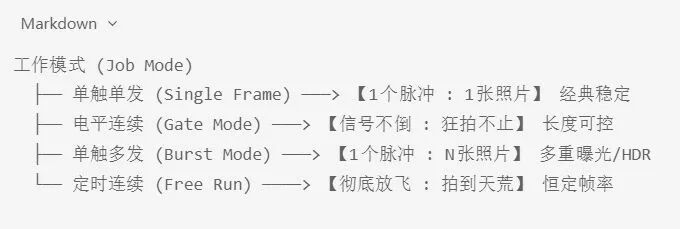

当触发信号到达相机后，相机的感光芯片（CMOS）如何响应？工业相机提供了四种经典的工作（采集）模式：单触单发、电平连续、单触多发、以及定时连续。
1. 单触单发（Single Trigger Single Frame）
大白话解释：抽一下，动一下。来一个信号，相机只拍一张照片。
运行机制：相机收到一个 GPIO 上升沿或者一条 TCP 指令，CMOS 芯片做一次清空、曝光、读出、传输流程，然后重新进入死等状态。
典型场景：工业视觉中 80% 的标准场景。比如包装线上检测一瓶水有没有贴标签，水走过去触发光电，拍一张，检测完毕。
2. 电平连续（Level Continuous / Gate Mode）
大白话解释：只要你不松手，我就一直拍。也叫门控模式（Gate Mode）。
运行机制：相机的快门受物理电平的“持续时间”控制。当引脚维持高电平时，相机以其最大帧率（或设定行频）疯狂连拍；一旦电平跌落回低电平，相机立刻停手。
典型场景：长条形、不规则物料的扫描。例如传送带上走过一根长木板，光电开关只要被木板挡住（输出高电平），相机就连续拍，直到木板完全过去。最后软件把这一组照片拼接或批量分析。
3. 单触多发（Single Trigger Multi-Frame / Burst Mode）
大白话解释：一石二鸟（甚至三鸟）。外面只给一次信号，相机自己快速闪拍一串照片（比如固定的 3 张）。
运行机制：相机的硬件状态机内部带有一个“序列发生器”。收到一次硬件触发后，它会自动轮转不同的参数（如第一张超短曝光看反光表面，第二张中等曝光看条码，第三张长曝光看暗部缺失），连续拍出 N张图像缓存并上传。
典型场景：多重曝光与高动态范围（HDR）检测。在柔性产线上，工件只通过一次，但我们需要在不同光照/曝光参数下提取不同的特征，用这个模式效率极高。
4. 定时连续（Timed Continuous / Free Run）
大白话解释：彻底放飞，按固定频率拍到天荒地老。也就是常说的 Free Run（自由运行）模式。
运行机制：相机由内部时钟驱动，前一帧图像刚读出，立马自动开始下一帧。帧率（如 30fps、60fps）保持绝对恒定。
典型场景：实时视频流监控、人机交互工位、条码扫描器在超市收银台处于“常亮常扫”的状态。
三、 信号源与工作模式的“神级组合”实战
在真正的视觉工程中，我们需要将“触发源”和“工作模式”像乐高积木一样组合起来，去解决复杂的现场问题。
组合一：GPIO + 单触单发（高速测量的标准公式）
组合二：TCP/IP + 单触多发（柔性换线与多重曝光）
组合三：PLC + 电平连续（大型卷材与不确定长度检测）
四、 工业现场“避坑”技术 Checklist
如果你设计的视觉系统即将去现场上线，请对照以下 5 条进行最后的闭环检查：
运动速度检查：只要工件运动速度超过 0.1\m/s，坚决不能用滚动快门（Rolling Shutter）相机在 Free Run 下拍摄，否则圆形齿轮会拍成椭圆（果冻效应）。必须用全局快门相机 + 硬件触发。如果是超高速连续卷材，直接切换为线阵相机+正交编码器硬同步。
去抖动门槛：使用 GPIO 硬触发时，务必在软件中将 Line Debouncer Time 调大（推荐配置在 10\μs - 100\μs），否则车间里大功率电机一启动，强烈的电磁干扰会变成“幽灵触发信号”，导致相机莫名其妙疯狂空拍。
软触发的时间握手机制：如果采用 TCP/IP 软触发切换工作模式（Job Mode），PLC 发送通知与工件真正到达触发点之间必须预留不小于 50\ ms 的硬时间差。因为相机修改内部寄存器参数（比如变动曝光时间）通常需要 1 到 2 个垂直消隐期才能生效。
防丢帧的环形缓冲队列（Ring Buffer）：在密集触发或“单触多发”模式下，上位机编写采集程序时，千万不要在主线程里一边收图一边跑复杂的算法。必须开辟专门的采集线程，把图像先塞进一个环形队列（Queue）中。采集线程只管收图，算法线程从队列尾部拿图处理，让“采集”与“计算”彻底解耦，这是杜绝高频丢帧的关键。
5. 线阵相机的速度匹配：如果是线阵相机做连续扫描，信号源必须接入旋转编码器的正交 A/B 脉冲。只有让相机的行频紧紧跟随传送带的实际物理速度，图像才不会因为皮带的机械加速、减速或爬行而产生拉伸或压缩畸变。
结语
在机器视觉的进阶之路上，“光、机、电、算”缺一不可。很多时候，算法很难写，往往是因为前端的图像底子没打好。
控制了触发时序，就是控制了系统稳定性的底牌。当你能将 GPIO 的微秒级电气响应、PLC 的全局调度、TCP/IP 的动态配方以及相机的四大工作模式玩转于股掌之间时，你的视觉系统在复杂的工厂车间里，不仅能做到“明察秋毫”，更能稳如磐石。
